母线槽插接箱和接头联接器的标准化要求

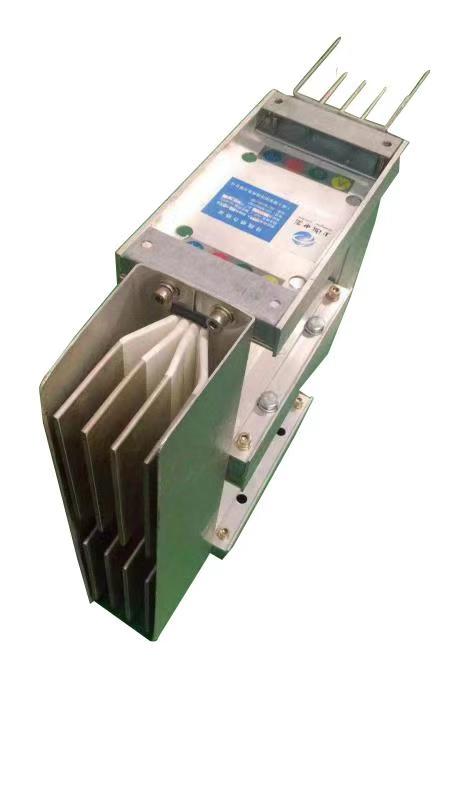

插接箱具有分断开关后，方可打开箱门及扳出、插入的防误操作功能。插接箱内装断路器根据设计要求确定，外壳为钢制结构，板厚要求与线槽相同。插接箱插接灵活顺畅，组合方便，易于安装，封闭母线插接箱额定插接次数不少于200次。所有同一电流等级的封闭母线应采用统一的盖板，其标准化程度要高，互换能力要强，交容接口应方便，正常安装时保证走线灵活，布线美观、安全，免维修。

接头联接器：

接头：封闭母线接头应确保有足够的接触面积和绝缘能力，除非有温升试验证明，母线之间的螺栓连接点的电流密度不大于0.32A/mm²。所有接头螺栓均需装有弹垫，接头螺栓设置均须有利于进行安全检查和检修，其紧固件力矩应符合下表要求：

螺栓直径紧固力矩（N/M）

M8 8.8～10.8

M10 17.7～22.6

M12 31.4～39.2

M14 51.0～60.8

M16 78.5～98.1

M20 156.9～196.2

M24 274.6～343.2
